โมดูเลเตอร์ออปติกไฟฟ้า Rof ตัวปรับความเข้ม LiNbO3 1550nm 50G
คุณสมบัติ
* การสูญเสียการแทรกต่ำ
* แบนด์วิธสูง
* แรงดันไฟครึ่งคลื่นต่ำ
* ตัวเลือกการปรับแต่ง
แอปพลิเคชัน
⚫ ระบบ ROF
⚫ การแจกจ่ายคีย์ควอนตัม
⚫ ระบบตรวจจับด้วยเลเซอร์
⚫ การมอดูเลตแบนด์ด้านข้าง
| โรฟ-ซีรีย์เอเอ็ม | โรฟ-เอเอ็ม-07 | โรฟ-เอเอ็ม-08 | โรฟ-เอเอ็ม-10 | โรฟ-เอเอ็ม-13 | โรฟ-เอเอ็ม-15 | |||
| ความยาวคลื่นปฏิบัติการ | 780นาโนเมตร | 850นาโนเมตร | 1064นาโนเมตร | 1310นาโนเมตร | 1550นาโนเมตร | |||
| แบนด์วิธ | 10กิกะเฮิรตซ์ | 10กิกะเฮิรตซ์ | 10/20กิกะเฮิรตซ์ | 2.5กิกะเฮิรตซ์ | 50กิกะเฮิรตซ์ | 10กิกะเฮิรตซ์ | 20กิกะเฮิรตซ์ | 40กิกะเฮิรตซ์ |
| การสูญเสียการแทรก | <5เดซิเบล | <5เดซิเบล | 5เดซิเบล | 5เดซิเบล | 4เดซิเบล | |||
| อัตราการสูญพันธุ์ @DC | 20เดซิเบล | 20เดซิเบล | 20เดซิเบล | 20เดซิเบล | 20เดซิเบล | |||
| VΠ @อาร์เอฟ (1กิโลเฮิรตซ์) | น้อยกว่า 3 โวลต์ | น้อยกว่า 3 โวลต์ | น้อยกว่า 4 โวลต์ | <3.5โวลต์ | 6V | <5โวลต์ | ||
| VΠ @อคติ | 3.5V | 3.5V | น้อยกว่า 5V | <5โวลต์ | <8โวลต์ | <7โวลต์ | ||
ข้อมูลการสั่งซื้อ
| โรฟ | AM | XX | XXG | XX | XX | XX |
| ประเภท：AM---ตัวควบคุมความเข้มข้น | ความยาวคลื่น: 07---780nm 08---850นาโนเมตร 10---1060นาโนเมตร 13---1310นาโนเมตร 15---1550นาโนเมตร | แบนด์วิดท์：10GHz 20กิกะเฮิรตซ์ 40กิกะเฮิรตซ์ 50กิกะเฮิรตซ์
| ตรวจติดตาม PD:PD---ด้วย PD 00 --- ไม่มี PD | ประเภทไฟเบอร์เข้า-ออก：PP---PM/PM
| ขั้วต่อออปติคอล：FA---FC/APC เอฟพี---เอฟซี/พีซี SP---การปรับแต่ง |
อาร์-เอเอ็ม-15-50จี
เครื่องปรับความเข้มคลื่น 1550nm 50GHz
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | แม็กซ์ | หน่วย | ||||
| พารามิเตอร์ทางแสง | |||||||||
| ความยาวคลื่นปฏิบัติการ | l | 1530 | 1550 | 1565 | nm | ||||
| การสูญเสียการแทรก | IL | 4 | 5 | dB | |||||
| การสูญเสียการสะท้อนกลับทางแสง | โออาร์แอล | -45 | dB | ||||||
| อัตราการสูญพันธุ์ของสวิตช์ @DC | เออาร์@ดีซี | 20 | 23 | 45 | dB | ||||
| อัตราการสูญพันธุ์แบบไดนามิก | เดอร์ | 13 | dB | ||||||
| เส้นใยแก้วนำแสง | ป้อนข้อมูลท่าเรือ | แพนด้า พีเอ็ม ฟูจิคุระ เอสเอ็ม | |||||||
| พอร์ตเอาท์พุต | แพนด้า พีเอ็ม ฟูจิคุระ เอสเอ็ม | ||||||||
| อินเทอร์เฟซใยแก้วนำแสง | FC/PC、FC/APC หรือผู้ใช้ระบุ | ||||||||
| พารามิเตอร์ทางไฟฟ้า | |||||||||
| แบนด์วิดท์การทำงาน--3เดซิเบล) | S21 | 35 | 40 | กิกะเฮิรตซ์ | |||||
| แรงดันครึ่งคลื่น Vpi | RF | @50กิโลเฮิรตซ์ |
| 5 | 6 | V | |||
| อคติ | @อคติ |
| 7 | 8 | V | ||||
| การสูญเสียการสะท้อนไฟฟ้า | S11 | -12 | -10 | dB | |||||
| อิมพีแดนซ์อินพุต | RF | ZRF | 50 | W | |||||
| อคติ | Zอคติ | 1M | W | ||||||
| อินเทอร์เฟซไฟฟ้า | V(ฉ) | ||||||||
เงื่อนไขการจำกัด
| พารามิเตอร์ | เครื่องหมาย | หน่วย | นาที | ประเภท | แม็กซ์ |
| อินพุตพลังงานแสง | Pในแม็กซ์ | เดซิเบลม | 20 | ||
| อินพุตพลังงาน RF | เดซิเบลม | 28 | |||
| แรงดันไฟอคติ | วีอคติ | V | -15 | 15 | |
| อุณหภูมิในการทำงาน | สูงสุด | ℃ | -10 | 60 | |
| อุณหภูมิในการเก็บรักษา | ทีเอสที | ℃ | -40 | 85 | |
| ความชื้น | RH | % | 5 | 90 |

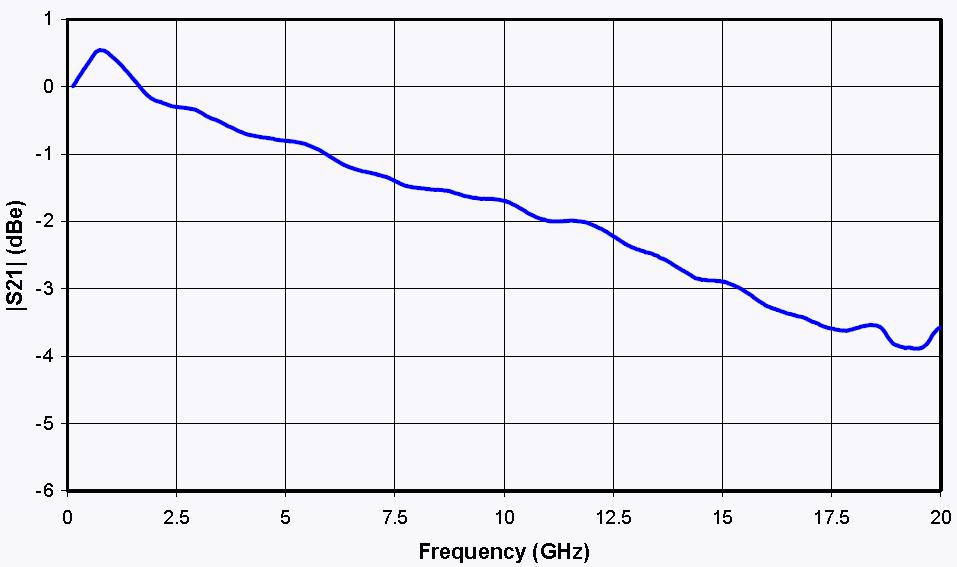

S21 เคิร์ฟ
&S11 เส้นโค้ง
เส้นโค้ง S21 และ S11
ไดอะแกรมเครื่องกล
| ท่าเรือ | เครื่องหมาย | บันทึก |
| ใน | พอร์ตอินพุตออปติคอล | ไฟเบอร์ PM (125μm/250μm) |
| ออก | พอร์ตเอาท์พุตออปติคอล | ตัวเลือก PM และ SMF |
| RF | พอร์ตอินพุต RF | เอสเอ็มเอ(เอฟ) |
| อคติ | พอร์ตควบคุมอคติ | 1,2 อคติ, 34-N/C |
